超音速噴涂工藝：

氣密封閥板超音速噴涂碳化鎢合(he)金(jin)工藝：在閥板(ban)密(mi)封面噴(pen)涂(tu)硬(ying)質合(he)金(jin)，既(ji)滿足閥板(ban)抗(kang)擦傷(shang)、耐(nai)蝕能力，又不改(gai)變基(ji)體(ti)組織，基(ji)體(ti)硬(ying)度不受影響(xiang)，且不需要(yao)預熱和焊后熱處(chu)理，便于(yu)組織規模生(sheng)產(chan)，提高了生(sheng)產(chan)效(xiao)率(lv)。

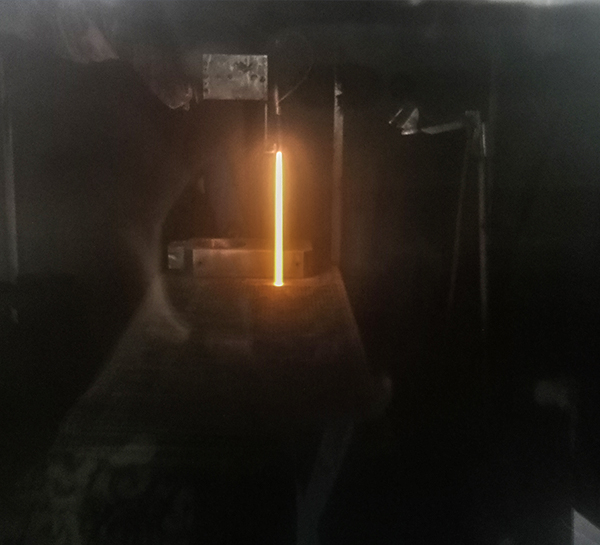

采用Praxair JP8000超音速噴涂設備，在閥板的密(mi)封(feng)面噴涂(tu)碳(tan)化(hua)鎢(wu)合金(jin)，噴涂(tu)后的碳(tan)化(hua)鎢(wu)合金(jin)涂(tu)層(ceng)致密(mi)性達到氣(qi)密(mi)封(feng)要求，涂(tu)層(ceng)硬度(du)：HV≥1250；涂(tu)層(ceng)孔隙率：≤1%；涂(tu)層(ceng)結合強(qiang)度(du)≥10000Psi（70MPa）；涂(tu)層(ceng)厚度(du)≥0.10mm。

該噴涂(tu)工(gong)(gong)藝包括以下步驟：工(gong)(gong)件(jian)(jian)清洗、表(biao)面(mian)噴砂(sha)、噴涂(tu)、粗(cu)磨(mo)、目視檢查、精磨(mo)、研磨(mo)、拋(pao)光、檢驗入庫(ku)。其中工(gong)(gong)件(jian)(jian)噴涂(tu)前(qian)需要進(jin)行噴砂(sha)處理，噴砂(sha)后的(de)工(gong)(gong)件(jian)(jian)應避免觸碰；工(gong)(gong)件(jian)(jian)噴涂(tu)前(qian)使用工(gong)(gong)裝(zhuang)夾具夾緊，無需噴涂(tu)表(biao)面(mian)可進(jin)行遮擋防護，選用碳化鎢合金粉末，粉末粒度為15-45um，煤油(you)流(liu)量控制在5.5-6.5GPH，送粉流(liu)量在20-30SCFH，每次噴涂(tu)的(de)間隔(ge)控制在20分鐘。

工藝優點：

1.噴(pen)涂(tu)時工件升溫小，不影響(xiang)基(ji)體(ti)組織(zhi)，不改變基(ji)體(ti)硬度(du)；

2.噴涂前后(hou)不需要預熱或(huo)焊后(hou)熱處理，提高了生產效率；

3.噴涂后可(ke)直接進行研(yan)磨、拋(pao)光，無需機加工(gong)，提(ti)高了效率；

4.采用超音速噴涂(tu)設(she)備，通過對各參數進(jin)行調整(zheng)、控制(zhi)，涂(tu)層與基(ji)體(ti)結合(he)強(qiang)度(du)高(gao)，涂(tu)層表面(mian)硬度(du)高(gao)，涂(tu)層孔隙率低，達到(dao)API 6A氣密封要求(qiu)，摩(mo)擦(ca)阻力(li)小，耐磨(mo)性好，抗(kang)磨(mo)損，耐沖蝕，降低了(le)閥門開關力(li)矩。
